همه چیز درباره توان راکتیو | محاسبه، معایب و هزینه جریمه راکتیو در قبض برق

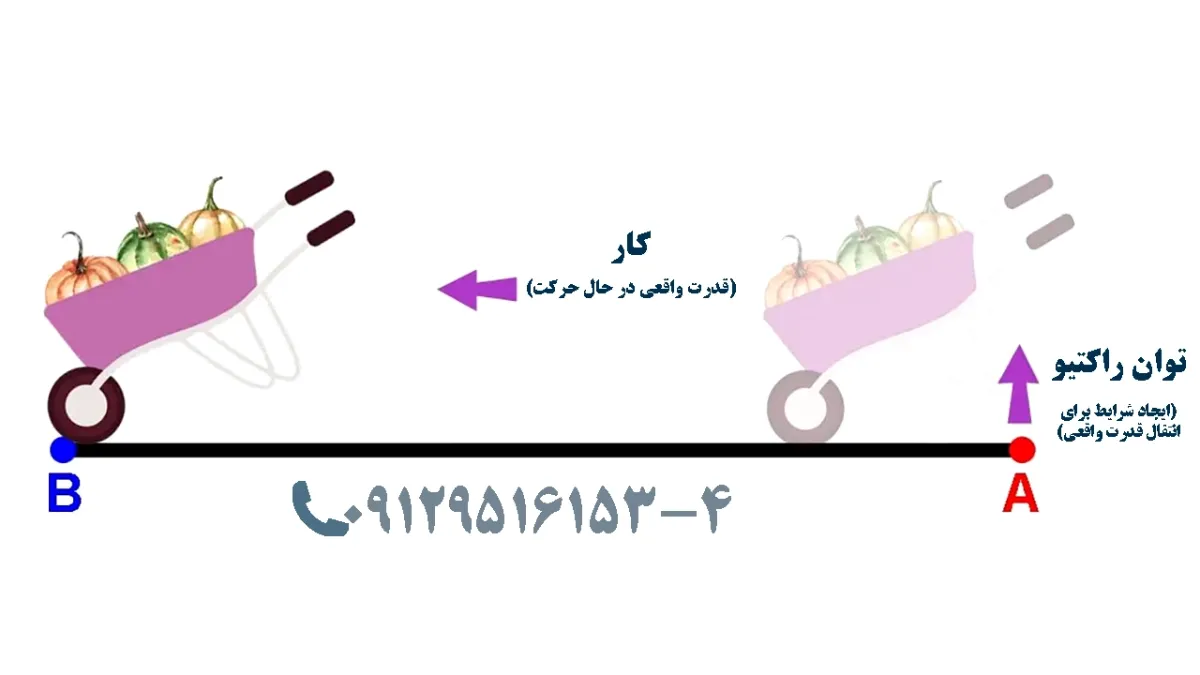

توان راکتیو چیست؟

توان راکتیو (Reactive Power) یکی از اجزای مهم در سیستم‌های الکتریکی است که معمولاً در کنار توان اکتیو (Active Power) مطرح می‌شود. این توان مستقیماً در انجام کار مفید استفاده نمی‌شود، بلکه برای ایجاد میدان مغناطیسی در تجهیزات الکتریکی مانند موتورهای القایی، ترانسفورماتورها و لامپ‌های فلورسنت به کار می‌رود.

در یک شبکه الکتریکی، توان الکتریکی به دو نوع تقسیم می‌شود:

1. توان اکتیو (Active Power): این توان همان انرژی مفیدی است که به کار مکانیکی، گرمایی یا روشنایی تبدیل می‌شود.
2. توان راکتیو (Reactive Power): این توان باعث ایجاد و حفظ میدان مغناطیسی در تجهیزات القایی می‌شود.

در شبکه‌های برق، توان راکتیو تأثیر مهمی بر عملکرد کلی سیستم دارد و مقدار بیش‌ازحد آن می‌تواند باعث مشکلات مختلفی در سیستم برق‌رسانی و منجر به جریمه راکتیو شود.

توان راکتیو چگونه تولید می‌شود؟

توان راکتیو عمدتاً توسط تجهیزات القایی مانند موتورها، ژنراتورها و ترانسفورماتورها تولید می‌شود. زمانی که جریان الکتریکی از یک القاگر عبور می‌کند، مقداری از انرژی در میدان مغناطیسی آن ذخیره و سپس دوباره به شبکه بازگردانده می‌شود. این تبادل مداوم انرژی باعث ایجاد توان راکتیو در شبکه می‌شود.

در کنار این منابع، بارهای الکتریکی مانند:

• موتورهای سه‌فاز
• ترانسفورماتورها
• تجهیزات جوشکاری
• سیستم‌های روشنایی فلورسنت

نیز از منابع اصلی تولید توان راکتیو هستند.

محاسبه توان راکتیو

• برای محاسبه توان راکتیو از فرمول زیر استفاده می‌شود:

Q = √(S² - P²)

که در آن:

• Q توان راکتیو بر حسب وار (VAR)
• S توان ظاهری بر حسب ولت-آمپر (VA)
• P توان اکتیو بر حسب وات (W)

همچنین ضریب توان (Power Factor) که نسبت توان اکتیو به توان ظاهری است، نقش مهمی در میزان توان راکتیو مصرفی دارد. هرچه ضریب توان به ۱ نزدیک‌تر باشد، مقدار توان راکتیو کمتر خواهد بود.

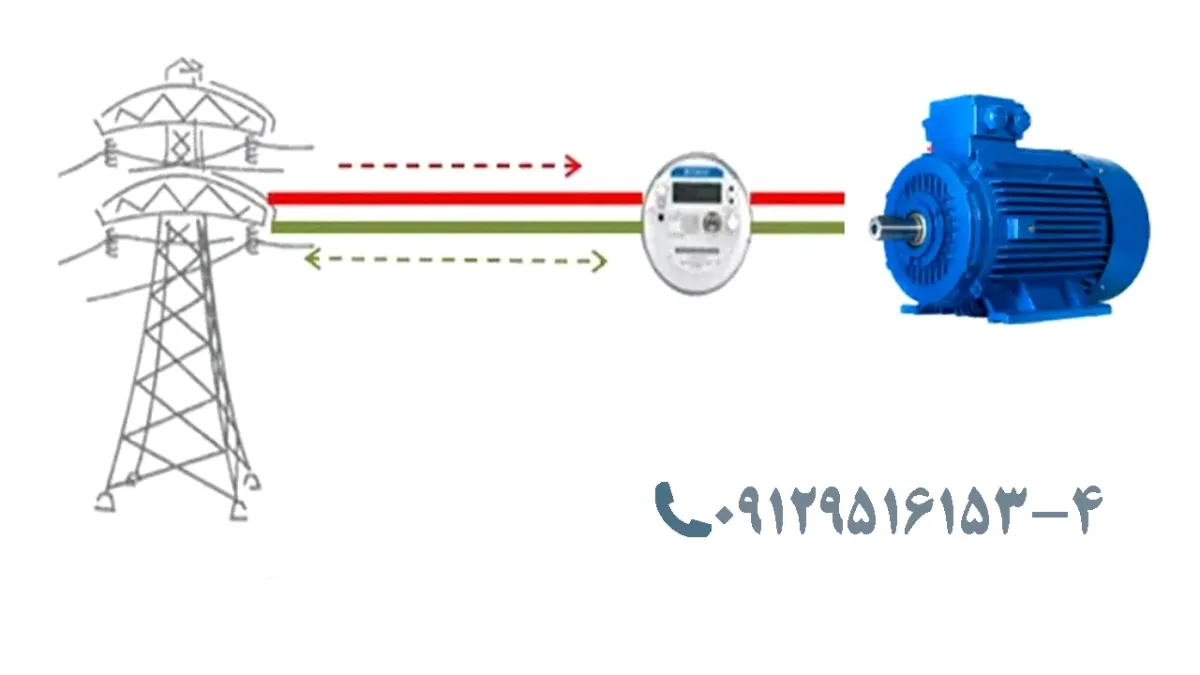

معایب توان راکتیو

۱. افزایش هزینه برق: توان راکتیو باعث افزایش جریان مصرفی شده و این افزایش منجر به هزینه‌های اضافی در قبض برق می‌شود.

۲. کاهش راندمان شبکه: بالا بودن توان راکتیو باعث کاهش راندمان تجهیزات برقی و افزایش تلفات شبکه می‌شود.

۳. افزایش افت ولتاژ: مقدار زیاد توان راکتیو می‌تواند منجر به افت ولتاژ در شبکه و کاهش کیفیت برق شود.

۴. نیاز به تجهیزات اضافی: برای جبران توان راکتیو، از تجهیزات خاصی مانند بانک‌های خازنی استفاده می‌شود که هزینه‌های اضافی را به شبکه تحمیل می‌کنند.

۵. افزایش استهلاک تجهیزات: مصرف بیش‌ازحد توان راکتیو باعث افزایش جریان در کابل‌ها و ترانسفورماتورها شده و استهلاک تجهیزات را افزایش می‌دهد.

بهای انرژی راکتیو چیست؟

بهای انرژی راکتیو (جریمه راکتیو) همان هزینه‌ای است که مصرف‌کنندگان صنعتی و برخی از مشترکان سه‌فاز باید به دلیل مصرف زیاد توان راکتیو پرداخت کنند. شرکت برق برای جلوگیری از اتلاف انرژی و افزایش بهره‌وری شبکه، در صورتی که میزان توان راکتیو مصرفی مشترک از حد استاندارد فراتر رود، جریمه‌ای تحت عنوان "بهای انرژی راکتیو" در قبض برق لحاظ می‌کند.

هزینه راکتیو در قبض برق چیست؟

شرکت برق برای محاسبه جریمه راکتیو معمولاً از فرمول‌های مشخصی استفاده می‌کند که بر اساس ضریب توان و مقدار توان راکتیو مصرفی تعیین می‌شود. برخی از راه‌های کاهش هزینه راکتیو در قبض برق عبارتند از:

روش‌های کاهش هزینه توان راکتیو در قبض برق

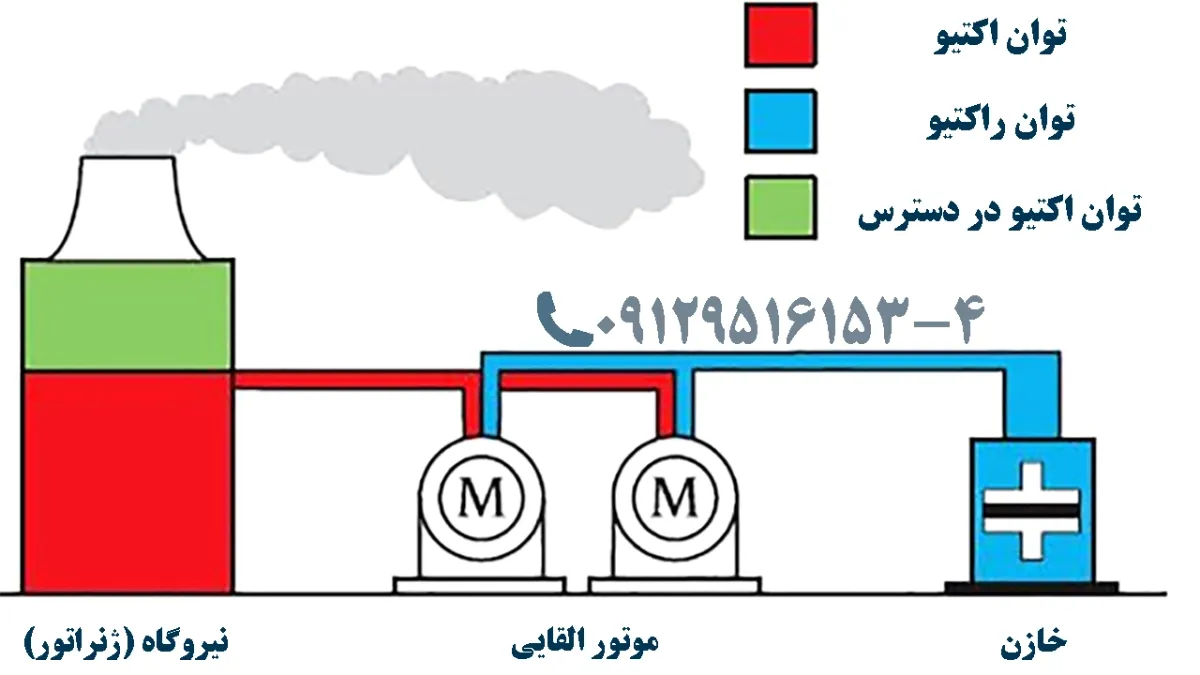

1. استفاده از بانک‌های خازنی: با طراحی، نصب و تنظیم بانک خازنی می‌توان توان راکتیو را جبران کرده و از جریمه‌های اضافی جلوگیری کنند.
2. بهبود ضریب توان: با تنظیم بارهای الکتریکی و استفاده از تجهیزات مناسب، می‌توان ضریب توان را بهینه کرد و میزان توان راکتیو را کاهش داد.
3. مدیریت بارهای القایی: کاهش استفاده همزمان از موتورهای الکتریکی و دیگر تجهیزات القایی می‌تواند میزان توان راکتیو را کاهش دهد.
4. نصب رگولاتور بانک خازنی: رگولاتورهای هوشمند می‌توانند میزان توان راکتیو مصرفی را کنترل کرده و از جریمه‌های برق جلوگیری کنند.
5. بازبینی و نگهداری منظم تجهیزات: تجهیزات فرسوده و کابل‌های قدیمی ممکن است میزان توان راکتیو را افزایش دهند، بنابراین نگهداری مناسب از سیستم الکتریکی ضروری است.

مثال عملی از محاسبه توان راکتیو

فرض کنید یک کارخانه صنعتی دارای بار الکتریکی ۱۰۰ کیلووات (P) و توان ظاهری ۱۲۵ کیلوولت‌آمپر (S) باشد. مقدار توان راکتیو مورد نیاز از فرمول زیر محاسبه می‌شود:

Q = √(S² - P²)

Q = √(125² - 100²)

Q = √(15625 - 10000)

Q = √5625

Q = 75 kVAR

در این حالت، کارخانه باید با نصب بانک خازنی حداقل ۷۵ کیلووار توان راکتیو را جبران کند تا از جریمه برق جلوگیری شود.

جمع‌بندی

توان راکتیو یکی از چالش‌های مهم در سیستم‌های الکتریکی است که در صورت مدیریت نادرست، می‌تواند هزینه‌های اضافی در قبض برق ایجاد کند. محاسبه و کنترل آن از طریق روش‌هایی مانند نصب بانک‌های خازنی و بهبود ضریب توان، نقش کلیدی در کاهش جریمه‌های ناشی از آن دارد. اگر برای محاسبه دقیق توان راکتیو و انتخاب بانک خازنی مناسب نیاز به مشاوره دارید، می‌توانید با ما تماس بگیرید.
