چطور با خرید یک بانک خازن مناسب، جریمه راکتیو قبض برق را صفر کنیم؟ تحلیل فنی اصلاح ضریب توان + بررسی یک پروژه واقعی

در بسیاری از پروژه‌های ساختمانی و صنعتی، هزینه برق به‌مرور زمان به یکی از بزرگ‌ترین هزینه‌های جاری تبدیل می‌شود؛ در حالی که بخش قابل توجهی از این هزینه، نه به مصرف واقعی انرژی، بلکه به ساختار نادرست بار الکتریکی و عدم اصلاح ضریب توان مربوط است.

بانک خازن، اگر درست انتخاب و طراحی شود، یکی از مؤثرترین ابزارهای مهندسی برای کنترل این مسئله است. اما اگر بدون تحلیل فنی خریداری شود، نه‌تنها مشکل را حل نمی‌کند، بلکه می‌تواند باعث ناپایداری شبکه داخلی، افزایش استهلاک تجهیزات و حتی جریمه‌های بیشتر شود.

این مقاله دقیقاً با همین نگاه نوشته شده است:
نه برای توضیح اینکه «بانک خازن چیست»، بلکه برای پاسخ به این سؤال مهم‌تر:
چرا بعضی بانک‌های خازن جواب می‌دهند و بعضی نه؟

چرا مبلغ قبض برق با مصرف واقعی هم‌خوانی ندارد؟

در ظاهر، قبض برق فقط عدد مصرف انرژی (kWh) را نشان می‌دهد، اما در واقع ساختار آن پیچیده‌تر است. در شبکه‌های توزیع، به‌خصوص برای مشترکین دیماندی یا ساختمان‌های دارای بار القایی، توان راکتیو نقش تعیین‌کننده‌ای در هزینه نهایی دارد.

بارهایی مانند:

• موتورهای القایی آسانسور

• پمپ‌های سیرکولاسیون موتورخانه

• فن‌ها، بلوئرها و کمپرسورها

• ترانس‌های داخلی و منابع تغذیه بزرگ

همگی باعث می‌شوند جریان الکتریکی از ولتاژ عقب بماند. این اختلاف فاز، مستقیماً ضریب توان را کاهش می‌دهد.

وقتی ضریب توان پایین می‌آید:

• جریان افزایش پیدا می‌کند

• تلفات کابل و تجهیزات بیشتر می‌شود

• شبکه توزیع تحت فشار قرار می‌گیرد
  و در نهایت شرکت برق، این فشار را با جریمه راکتیو یا همان بهای انرژی راکتیو در صورتحساب برق جبران می‌کند.

جریمه راکتیو از دید مهندسی برق

ضریب توان (Power Factor) نسبت توان اکتیو به توان ظاهری است.
به‌صورت ساده:

PF = P / S

هرچه این عدد به ۱ نزدیک‌تر باشد، سیستم بهینه‌تر است.

در اغلب آیین‌نامه‌های شرکت توزیع:

• ضریب توان کمتر از ۰.۹ یا ۰.۹۵ = جریمه

• مقدار جریمه، تابع میزان توان راکتیو مصرفی است

نکته فنی مهم:
در بسیاری از پروژه‌ها، مصرف راکتیو حتی از مصرف اکتیو هم بیشتر است، اما چون دیده نمی‌شود، نادیده گرفته می‌شود.

منطق عملکرد بانک خازن در اصلاح ضریب توان

بانک خازن، توان راکتیو با علامت مخالف توان راکتیو بار القایی تولید می‌کند.
در نتیجه:

• توان راکتیو موردنیاز بار، از خازن تأمین می‌شود

• شبکه برق فقط توان اکتیو را تأمین می‌کند

• اختلاف فاز کاهش می‌یابد

• ضریب توان افزایش پیدا می‌کند

اما این توضیح ساده، فقط ۳۰٪ ماجراست.

۳۰٪ باقی‌مانده مربوط به دینامیک بار است:

• آسانسور بار متغیر دارد

• پمپ‌ها به‌صورت نوبتی روشن و خاموش می‌شوند

• ساعات پیک و غیرپیک متفاوت است

اینجاست که تفاوت بانک خازن «مهندسی‌شده» با بانک خازن «صرفاً نصب‌شده» مشخص می‌شود.

چرا بانک خازن اتوماتیک در اغلب پروژه‌ها ضروری است؟

در خازن ثابت، یک ظرفیت مشخص همیشه به مدار متصل است.
اگر بار کمتر شود:

• سیستم دچار اضافه‌جبران (Over Compensation) می‌شود

• ضریب توان پیش‌فاز می‌شود

• خطر افزایش ولتاژ و آسیب به تجهیزات وجود دارد

بانک خازن اتوماتیک با استفاده از رگولاتور ضریب توان:

• وضعیت لحظه‌ای شبکه را تحلیل می‌کند

• پله‌های خازنی را بر اساس نیاز وارد یا خارج می‌کند

• ضریب توان را در بازه هدف (مثلاً ۰.۹۵ تا ۰.۹۹) نگه می‌دارد

در پروژه‌های واقعی، بدون سیستم اتوماتیک، رسیدن به اصلاح پایدار تقریباً غیرممکن است.

محاسبه ظرفیت بانک خازن؛ جایی که اکثر خطاها اتفاق می‌افتد

یکی از رایج‌ترین اشتباهات در خرید بانک خازن، انتخاب ظرفیت بر اساس:

• تجربه شخصی

• پروژه‌های قبلی

• یا توصیه فروشنده

در حالی که ظرفیت بانک خازن باید بر اساس:

• توان اکتیو

• ضریب توان فعلی

• ضریب توان هدف
  محاسبه شود.

فرمول پایه به‌صورت زیر است:
Qc = P × (tanφ1 − tanφ2)

اما در عمل:

• نوسان بار

• هارمونیک‌ها

• و رفتار مصرف‌کننده
  باعث می‌شود طراحی فقط با فرمول کافی نباشد.

به همین دلیل، در پروژه‌های حرفه‌ای، اندازه‌گیری واقعی شبکه و همچنین رجوع به متخصص قبل از خرید بانک خازن انجام می‌شود.

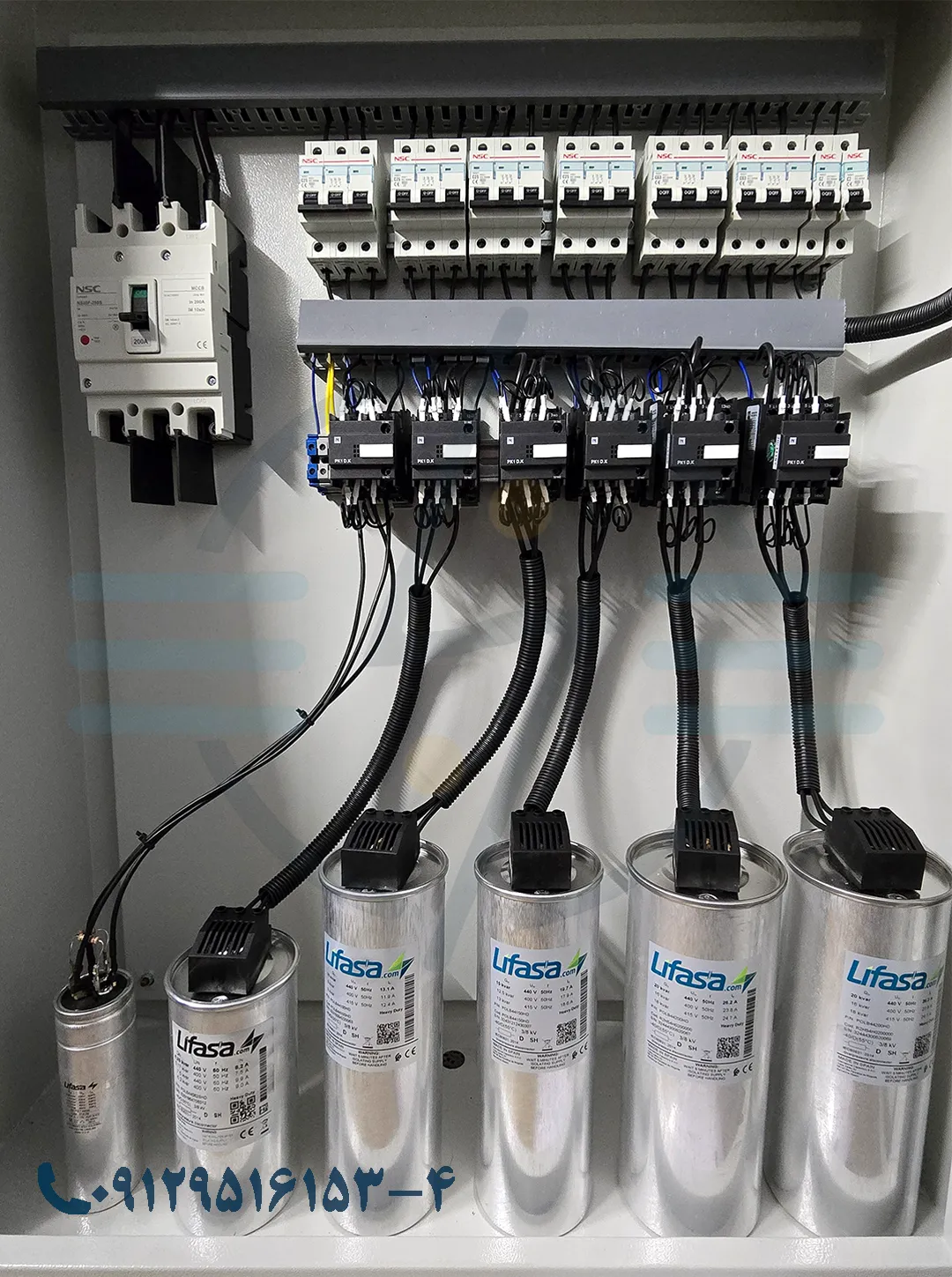

نقش تعداد پله‌ها و طراحی تابلو

بانک خازنی با ظرفیت مناسب اما پله‌بندی ضعیف:

• اصلاح ضریب توان را ناپایدار انجام می‌دهد

• باعث قطع و وصل مداوم کنتاکتورها می‌شود

• عمر خازن‌ها را کاهش می‌دهد

پله‌بندی اصولی:

• پاسخ نرم به تغییرات بار می‌دهد

• از شوک جریان جلوگیری می‌کند

• دقت اصلاح را افزایش می‌دهد

این بخش مستقیماً روی عملکرد واقعی و عمر سیستم اثر دارد، نه فقط روی قیمت بانک خازن.

قیمت بانک خازن؛ چرا مقایسه عددی گمراه‌کننده است؟

وقتی درباره قیمت بانک خازن صحبت می‌کنیم، در واقع درباره یک «سیستم» صحبت می‌کنیم، نه یک کالا.

دو بانک خازن با ظرفیت اسمی یکسان می‌توانند:

• عملکرد کاملاً متفاوت

• عمر مفید متفاوت

• و نتیجه اقتصادی کاملاً متضاد داشته باشند

پارامترهای تعیین‌کننده قیمت:

• کیفیت خازن (تحمل دما، طول عمر)

• رگولاتور (دقت اندازه‌گیری، الگوریتم کنترلی)

• تجهیزات حفاظتی

• طراحی تابلو

بانک خازنی که فقط ارزان است، اغلب فقط روی کاغذ جواب می‌دهد.

تحلیل پروژه واقعی؛ قبل و بعد از نصب بانک خازن

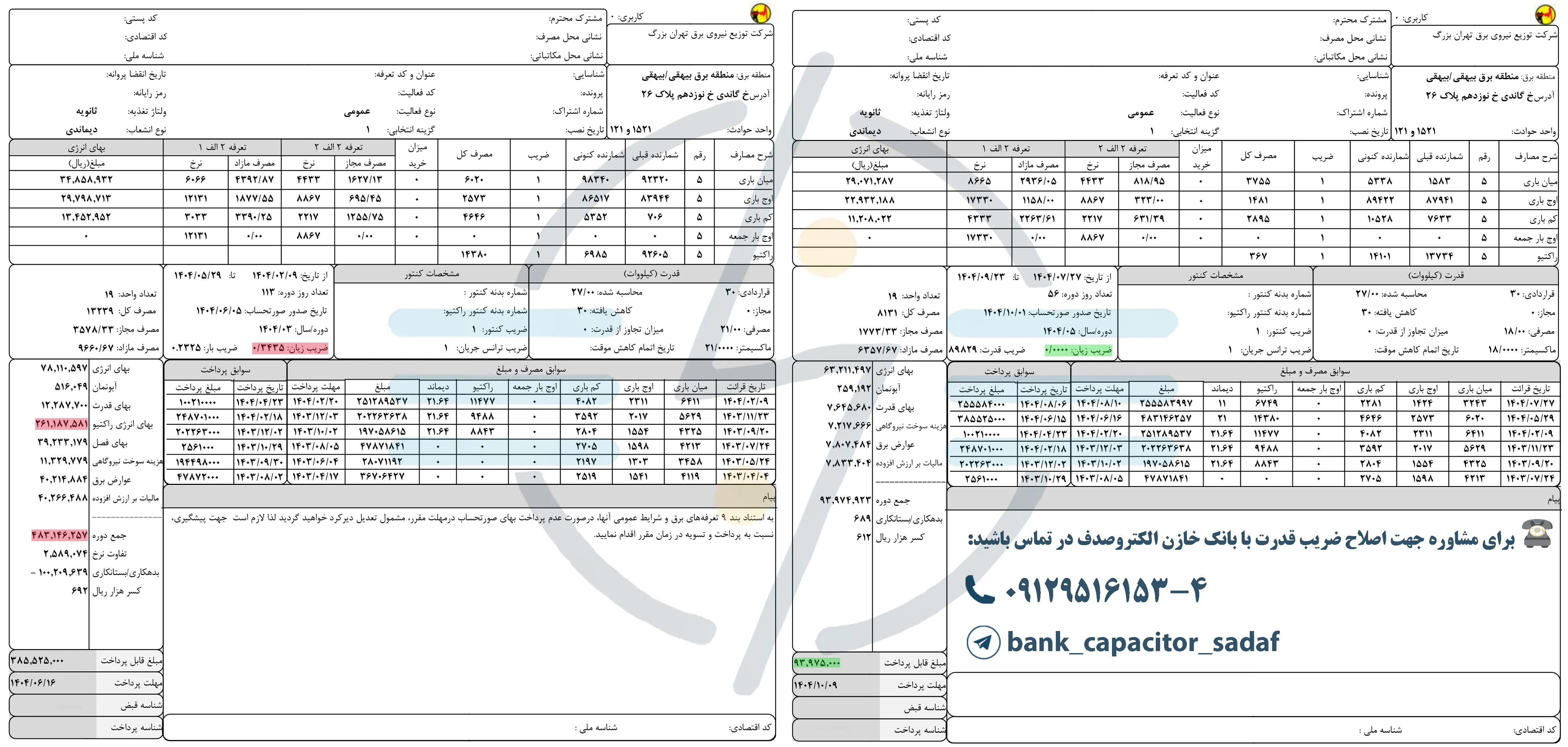

در پروژه‌ای که تصویر قبض آن مشاهده می‌کنید، شرایط به‌صورت زیر بوده است:

• مجتمع مسکونی

• دو لاین آسانسور بدون درایو

• استخر و موتورخانه فعال

قبل از اصلاح:

• مبلغ قبض: ۴۸۳,۱۴۶,۲۵۷ ریال

• جریمه راکتیو: ۲۶۱,۱۸۷,۵۸۱ ریال

• ضریب توان پایین‌تر از حد مجاز

بعد از اصلاح:

• مبلغ قبض: ۹۳,۹۷۵,۰۰۰ ریال

• جریمه راکتیو: صفر

• ضریب توان تثبیت‌شده در ۰.۹۹

این کاهش هزینه، نه با کاهش مصرف، بلکه با اصلاح رفتار الکتریکی سیستم اتفاق افتاده است. تو این مجموعه که دارای استخر، دو لاین آسانسور، پمپ آب و گرمایش مرکزی می‌باشد با توجه به وجود بارهای القایی متعدد راهکار ترکیبی اتخاذ گردید. اعم از پله ثابت، بانک خازن اتوماتیک و اصلاح ضریب قدرت آسانسورهای بدون درایو تا میزان مصرف راکتیو به حداقل رسیده و جریمه راکتیو یا همان بهای انرژی راکتیو حذف گردد. لازم به ذکر است بار سلفی این مجموعه مسکونی به غیر از سیستم گرمایش که فقط در فصول سرد سال فعال هست در مابقی سال نیز وجود داشته و عملا در کل ایام سال جریمه پرداخت می گردید.

جمع‌بندی فنی

بانک خازن، اگر:

• بر اساس اندازه‌گیری واقعی طراحی شود

• پله‌بندی و کنترل مناسبی داشته باشد

• و متناسب با شرایط پروژه انتخاب شود

می‌تواند یکی از سریع‌ترین راه‌های کاهش هزینه برق باشد. اما اگر بدون تحلیل فنی خریداری شود، فقط یک تابلو گران‌قیمت روی دیوار خواهد بود. برای مشاوره و اطلاعات بیشتر با ما تماس بگیرید:
