اسرار نمای GFRC: راهنمای مهندسی برای جلوگیری از اشتباهات پرهزینه

به عنوان مهندسی که بیش از دو دهه در زمینه طراحی و اجرای نماهای ساختمانی فعالیت داشته‌ام، شاهد تحولات عمیقی در این صنعت بوده‌ام. اما شاید هیچ‌کدام از این تحولات به اندازه ظهور بتن مسلح به الیاف شیشه (Glass Fiber Reinforced Concrete - GFRC) و بتن HPC انقلابی نبوده باشد. این ماده کامپوزیت نه تنها محدودیت‌های سنتی بتن پیش‌ساخته را شکسته، بلکه افق‌های جدیدی از طراحی و عملکرد را پیش روی معماران و مهندسان قرار داده است. با این حال، درک صحیح GFRC و سایر بتن های الیافی مستلزم یک تغییر نگرش بنیادین است: GFRC یک "ماده" ساختمانی منفرد نیست، بلکه یک "سیستم مهندسی پوسته" (Engineered Skin System) است. موفقیت یا شکست پروژه‌هایی که از این فناوری بهره می‌برند، نه در خواص ذاتی ماده، بلکه در هماهنگی دقیق و یکپارچه میان علم مواد، فرآیند تولید، طراحی اتصالات و پروتکل‌های نصب نهفته است.

امروزه که پروژه‌های ساختمانی به سمت اشکال پیچیده‌تر، عملکرد بهتر و پایداری بیشتر حرکت می‌کنند، GFRC به عنوان یک راه‌حل مهندسی تمام‌عیار مطرح شده است. بسیاری از پروژه‌های شاخصی که امروز با GFRC محقق شده‌اند، با مصالح سنتی یا غیرممکن بودند یا هزینه‌ای نجومی داشتند. اما این پتانسیل بالا، با ریسک‌های قابل توجهی نیز همراه است. عدم درک ماهیت سیستمی GFRC، ریشه اصلی بسیاری از شکست‌های پرهزینه‌ای است که در نماهای GFRC در سراسر جهان مشاهده می‌شود.

از این رو، این مقاله یک رویکرد مهندسی معکوس را اتخاذ می‌کند. با کالبدشکافی دقیق حالت‌های شکست (Failure Modes) که در بخش‌های بعدی به تفصیل بررسی خواهد شد، می‌توان به درک عمیق‌تری از الزامات طراحی و کنترل کیفیت دست یافت. این رویکرد برای مصالح کامپوزیت پیشرفته مانند GFRC حیاتی است، زیرا برخلاف مصالح همگن سنتی، عملکرد آن‌ها به شدت به جزئیات فرآیند تولید و اندرکنش بین اجزای مختلف وابسته است. هدف این گزارش، ارائه یک نقشه راه جامع برای مهندسان، معماران و کارفرمایان است تا بتوانند با تسلط بر پیچیدگی‌های این فناوری، از پتانسیل کامل آن بهره‌برداری کرده و از تکرار اشتباهات رایج جلوگیری نمایند.

بخش ۲: کالبدشکافی مهندسی GFRC: فراتر از سیمان و الیاف

برای درک عمیق GFRC، باید آن را به عنوان یک کامپوزیت مهندسی‌شده در مقیاس میکرو و ماکرو تحلیل کرد. عملکرد نهایی این سیستم، حاصل اندرکنش پیچیده میان ماتریس سیمانی اصلاح‌شده، الیاف شیشه مقاوم به قلیا و افزودنی‌های شیمیایی است که هر یک نقشی حیاتی ایفا می‌کنند.

۲.۱. شیمی و فیزیک کامپوزیت: هسته عملکردی GFRC

نقش حیاتی الیاف شیشه مقاوم به قلیا (AR-Glass): خط قرمز کیفیت

مهم‌ترین جزء در GFRC، الیاف شیشه مقاوم به قلیا (Alkali-Resistant Glass Fibers) است. محیط داخلی بتن به دلیل هیدراتاسیون سیمان پرتلند، شدیداً قلیایی است و مقدار pH آن به 12.5 تا 13.5 می‌رسد. الیاف شیشه معمولی (E-Glass) در این محیط به سرعت دچار خوردگی شیمیایی شده و ساختار خود را از دست می‌دهند. این پدیده منجر به یک تخریب پیش‌رونده و خطرناک به نام "تردی" (Embrittlement) می‌شود که در آن پنل به مرور زمان شکل‌پذیری خود را از دست داده و به یک ماده شکننده تبدیل می‌شود.

مقاومت الیاف AR در برابر حمله قلیایی، ناشی از افزودن حداقل 16% دی‌اکسید زیرکونیوم (ZrO2​) به ترکیب شیشه است.4 زیرکونیوم یک لایه محافظ پایدار بر روی سطح الیاف ایجاد کرده و از واکنش یون‌های هیدروکسیل (OH−) با شبکه سیلیسی شیشه جلوگیری می‌کند. GRCA techNOTE 11 به صراحت تأکید می‌کند که استفاده از هرگونه الیاف غیر از AR-Glass تأیید شده، یک خطای فاجعه‌بار و غیرقابل قبول است. بنابراین، در اسناد فنی پروژه باید به طور دقیق، حداقل درصد ZrO2​ (معمولاً ≥16%) مشخص شود.

ماتریس پلیمری: عامل افزایش دوام و شکل‌پذیری

برخلاف بتن سنتی، ماتریس GFRC معمولاً با پلیمرهای اکریلیک اصلاح می‌شود. بر اساس GRCA techNOTE 12، این پلیمرها چندین نقش کلیدی ایفا می‌کنند:

1. عمل‌آوری داخلی (Internal Curing): ذرات پلیمری پس از تبخیر آب، یک فیلم نازک و پیوسته در اطراف ذرات سیمان تشکیل می‌دهند. این فیلم به عنوان یک غشای داخلی عمل کرده و از خروج سریع آب مورد نیاز برای هیدراتاسیون جلوگیری می‌کند. این ویژگی برای قطعات نازک GFRC که مستعد خشک شدن سریع هستند، حیاتی است.

2. افزایش مقاومت خمشی و شکل‌پذیری: پلیمرها با بهبود پیوند بین الیاف و ماتریس و کاهش تخلخل، مقاومت خمشی و کرنش در نقطه شکست را افزایش می‌دهند. این امر به پنل اجازه می‌دهد تا قبل از شکست، تغییر شکل بیشتری را تحمل کند.

3. کاهش نفوذپذیری: فیلم پلیمری منافذ مویینه را مسدود کرده و نفوذپذیری ماتریس در برابر آب و عوامل خورنده محیطی را به شدت کاهش می‌دهد.

استفاده از مقدار ناکافی پلیمر یا استفاده از پلیمرهای نامناسب (مانند چسب‌های PVA که در برابر آب مقاوم نیستند)، منجر به تولید قطعاتی ضعیف، شکننده و با دوام پایین می‌شود.

افزودنی‌ها و سنگدانه‌ها: تنظیم دقیق عملکرد

برای دستیابی به خواص مطلوب، از افزودنی‌های دیگری نیز استفاده می‌شود. فوق‌روان‌کننده‌ها برای کاهش نسبت آب به سیمان و دستیابی به کارایی مناسب ضروری هستند. مواد پوزولانی مانند متائکولین یا دوده سیلیسی می‌توانند مقاومت و دوام ماتریس را بهبود بخشند. انتخاب سنگدانه‌ها نیز اهمیت دارد؛ طبق الزامات PCI MNL-130، معمولاً از ماسه سیلیسی با دانه‌بندی مشخص استفاده می‌شود تا از کارایی مناسب و سطح نهایی با کیفیت اطمینان حاصل شود.6 انتخاب نادرست سنگدانه می‌تواند بر بافت، وزن، جمع‌شدگی و عملکرد نهایی تأثیر منفی بگذارد.

۲.۲. خواص مکانیکی در عمل: درک گریدهای مختلف GRC

مشخص کردن "GFRC" در اسناد فنی بدون تعیین گرید آن، مشابه مشخص کردن "فولاد" بدون ذکر مقاومت تسلیم آن است. این یک حذف اطلاعاتی حیاتی است که می‌تواند منجر به انتخاب محصول نامناسب برای کاربرد مورد نظر شود. انجمن بین‌المللی GRC یا GRCA، این ماده را بر اساس مقاومت خمشی نهایی (Modulus of Rupture - MOR) به سه گرید اصلی طبقه‌بندی می‌کند: Grade 8، Grade 10 و Grade 18.4 این گریدها مستقیماً با روش تولید و در نتیجه، با عملکرد مکانیکی محصول در ارتباط هستند.

درک رفتار خمشی GFRC نیازمند تفکیک دو پارامتر کلیدی است:

• حد تناسب (Limit of Proportionality - LOP): تنشی که در آن ماتریس سیمانی شروع به ترک خوردن می‌کند و اولین انحراف از رفتار خطی-الاستیک مشاهده می‌شود. در این نقطه، بار از ماتریس به الیاف منتقل می‌شود.5

• مدول گسیختگی (Modulus of Rupture - MOR): حداکثر تنش خمشی که کامپوزیت قبل از شکست نهایی تحمل می‌کند. این پارامتر نشان‌دهنده ظرفیت باربری نهایی الیاف است.

تفاوت قابل توجه بین مقادیر LOP و MOR، نشان‌دهنده شکل‌پذیری (Ductility) بالای GFRC است. این شکل‌پذیری، که ناشی از عملکرد پل‌زنی الیاف بر روی ریزترک‌هاست، یکی از مهم‌ترین مزایای GFRC نسبت به بتن معمولی است. جدول ۱ مشخصات فنی این گریدها را بر اساس استانداردهای GRCA مقایسه می‌کند.

جدول ۱: مشخصات فنی مقایسه‌ای گریدهای GRC (بر اساس استانداردهای GRCA)

این جدول به وضوح نشان می‌دهد که چرا انتخاب گرید یک تصمیم مهندسی حیاتی است. برای پنل‌های نمای بزرگ که تحت بارهای باد و تغییرات حرارتی قابل توجهی قرار دارند، شکل‌پذیری و مقاومت بالای Grade 18 ضروری است. استفاده از یک محصول با گرید پایین‌تر (مانند Grade 8) در چنین کاربردی، حتی اگر از نظر ظاهری مشابه باشد، یک ریسک پنهان و جدی برای شکست سازه‌ای ایجاد می‌کند.

۲.۳. روش‌های تولید: مقایسه فنی Spray-up و Premix

تفاوت بنیادین بین گریدهای مختلف GRC، ریشه در روش تولید آن‌ها دارد. این روش‌ها به طور مستقیم بر درصد، طول و جهت‌گیری الیاف در ماتریس تأثیر می‌گذارند.

روش پاششی همزمان (Simultaneous Spray-up): استاندارد طلایی

این روش به عنوان "استاندارد طلایی" برای تولید پنل‌های نمای معماری با کارایی بالا شناخته می‌شود.4 در این فرآیند، یک تفنگ پاشش مخصوص، دوغاب سیمانی و رشته‌های پیوسته الیاف شیشه را به طور همزمان به سمت قالب هدایت می‌کند. الیاف در حین پاشش توسط یک کاتر تعبیه شده در تفنگ به طول‌های مشخص (معمولاً 25 تا 40 میلی‌متر) بریده شده و همراه با دوغاب بر روی سطح قالب می‌نشینند. این فرآیند منجر به ویژگی‌های منحصربه‌فرد زیر می‌شود:

• درصد الیاف بالا: امکان دستیابی به درصد وزنی الیاف تا 4-6% وجود دارد که حداکثر مقاومت و شکل‌پذیری را فراهم می‌کند.10

• جهت‌گیری تصادفی دو بعدی (2D Random Orientation): الیاف به صورت لایه‌های موازی با سطح قالب قرار می‌گیرند که این آرایش برای مقاومت در برابر تنش‌های خمشی درون صفحه‌ای، بهینه‌ترین حالت ممکن است.

• حفظ طول الیاف: الیاف بلندتر، کارایی بیشتری در پل‌زنی بر روی ترک‌ها دارند و این روش طول الیاف را به خوبی حفظ می‌کند.

به دلیل این مزایا، روش پاششی تنها روشی است که می‌تواند به طور قابل اطمینان به Grade 18 دست یابد و برای پنل‌های بزرگ و پیچیده نما، انتخاب اول مهندسی است.

روش پیش‌مخلوط (Premix)

در این روش، الیاف خرد شده (معمولاً با طول کوتاه‌تر، حدود 13 میلی‌متر) ابتدا با سایر مواد خشک مخلوط شده و سپس آب و افزودنی‌های مایع اضافه می‌شوند. مخلوط نهایی می‌تواند به صورت ریختنی (Vibrated Premix) یا پاششی (Sprayed Premix) در قالب قرار گیرد. این روش دارای محدودیت‌های زیر است:

• درصد الیاف پایین: برای حفظ کارایی مخلوط، درصد الیاف معمولاً به حدود 3% محدود می‌شود. افزایش بیش از حد الیاف منجر به پدیده‌ای به نام "گلوله شدن" (Balling) و کاهش شدید کارایی می‌شود.

• جهت‌گیری تصادفی سه بعدی (3D Random Orientation): الیاف در تمام جهات به صورت تصادفی پخش می‌شوند که از نظر مقاومت در برابر بارهای خمشی، کارایی کمتری نسبت به آرایش دو بعدی دارد.

• کاهش طول الیاف: فرآیند اختلاط می‌تواند به الیاف آسیب رسانده و طول مؤثر آن‌ها را کاهش دهد.

در نتیجه، محصولات Premix معمولاً در دسته‌بندی Grade 8 یا Grade 10 قرار می‌گیرند و برای قطعات کوچکتر، عناصر دکوراتیو یا کاربردهایی که نیاز به مقاومت خمشی بالا ندارند، مناسب هستند.

کنترل کیفیت در تولید: یک الزام غیرقابل مذاکره

کیفیت نهایی یک پنل GFRC به همان اندازه که به مواد اولیه وابسته است، به دقت و صحت فرآیندهای تولید و کنترل کیفیت نیز بستگی دارد. تولیدکنندگان معتبر باید یک برنامه کنترل کیفیت جامع و مستند مطابق با استانداردهای PCI MNL-130 18 و GRCA Specification 4 را پیاده‌سازی کنند. این برنامه باید حداقل شامل موارد زیر باشد:

• تولید نمونه‌های شاهد روزانه (Test Boards): برای هر شیفت کاری و هر دستگاه پاشش، باید نمونه‌های استانداردی تولید شود تا خواص مکانیکی محصول نهایی به طور مداوم پایش شود.

• آزمون شستشو (Wash-out Test): این آزمون برای تعیین دقیق درصد وزنی الیاف در مخلوط تازه انجام می‌شود و یک شاخص کلیدی برای کنترل قوام تولید است.

• آزمون خمش چهار نقطه‌ای: این آزمون بر روی نمونه‌های عمل‌آمده طبق استانداردهای ASTM C947 یا EN 1170-5 انجام می‌شود تا مقادیر LOP و MOR تعیین و با گرید مشخص شده در طراحی مطابقت داده شود.

بخش ۳: تحلیل جامع ریسک و شکست در پنل‌های GFRC: اشتباهات رایج و راهکارهای پیشگیری

موفقیت در پروژه‌های GFRC نیازمند درک عمیق از حالت‌های شکست (Failure Modes) است. شکست در این سیستم‌ها به ندرت ناشی از یک عامل منفرد است؛ بلکه اغلب نتیجه یک "زنجیره شکست" (Chain of Failure) است که در آن خطاهای کوچک در مراحل مختلف (تولید، طراحی، نصب) با یکدیگر ترکیب شده و به یک نقص فاجعه‌بار منجر می‌شوند. این بخش به کالبدشکافی این خطاها در تمام چرخه عمر پنل می‌پردازد.

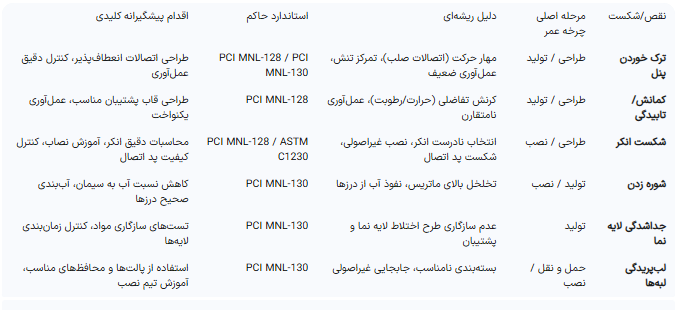

جدول ۲: ماتریس خطاهای رایج GFRC، دلایل ریشه‌ای و اقدامات پیشگیرانه (بر اساس استانداردهای PCI/GRCA)

۳.۱. خطاهای فاجعه‌بار در مرحله تولید (Manufacturing Defects)

پایه و اساس یک نمای GFRC بادوام، در کارخانه و در حین فرآیند تولید گذاشته می‌شود. هرگونه سهل‌انگاری در این مرحله می‌تواند منجر به نقص‌های پنهانی شود که سال‌ها بعد خود را به شکل ترک، تابیدگی یا جداشدگی نشان می‌دهند.

طرح اختلاط نامناسب (Incorrect Mix Design)

• نسبت آب به سیمان بالا: وسوسه افزودن آب اضافی برای بهبود کارایی مخلوط، یکی از رایج‌ترین و در عین حال مخرب‌ترین اشتباهات است. افزایش نسبت آب به سیمان مستقیماً منجر به کاهش مقاومت فشاری و خمشی، افزایش تخلخل (که نفوذپذیری را بالا می‌برد) و افزایش جمع‌شدگی ناشی از خشک شدن (Drying Shrinkage) می‌شود.15 این جمع‌شدگی اضافی، تنش‌های داخلی را در پنل افزایش داده و ریسک ترک‌خوردگی را بالا می‌برد.

• دوزینگ اشتباه پلیمر و الیاف: همانطور که در بخش ۲.۱ ذکر شد، پلیمر نقش حیاتی در عمل‌آوری داخلی دارد. کمبود پلیمر، به ویژه در آب و هوای گرم و خشک، منجر به عمل‌آوری ناقص و تولید یک ماتریس ضعیف و شکننده می‌شود.9 از سوی دیگر، کنترل دقیق درصد الیاف نیز ضروری است. کمبود الیاف، مقاومت نهایی (MOR) و شکل‌پذیری را کاهش می‌دهد. افزایش بیش از حد الیاف (به ویژه در روش Premix) کارایی را به شدت مختل کرده، تراکم مناسب را غیرممکن می‌سازد و منجر به ایجاد حفره‌ها و نقاط ضعف در کامپوزیت می‌شود.

• استفاده از مواد اولیه نامرغوب: استفاده از سیمان، سنگدانه، الیاف یا افزودنی‌های تاریخ مصرف گذشته، آلوده یا غیراستاندارد، یکپارچگی شیمیایی و فیزیکی کل سیستم را به خطر می‌اندازد.

عمل‌آوری (Curing) غیراصولی: قاتل خاموش GFRC

شاید هیچ مرحله‌ای در تولید GFRC به اندازه عمل‌آوری، حیاتی و در عین حال مورد غفلت نباشد. به دلیل ضخامت کم (معمولاً 12 تا 15 میلی‌متر)، پنل‌های GFRC سطح بسیار بالایی نسبت به حجم دارند و به شدت در برابر از دست دادن سریع رطوبت آسیب‌پذیر هستند. عمل‌آوری ناقص یا "خشک شدن آنی" (Flash Drying) از تکمیل واکنش‌های هیدراتاسیون سیمان جلوگیری می‌کند. نتیجه، یک ماتریس سیمانی ضعیف و متخلخل است که نمی‌تواند پیوند مناسبی با الیاف برقرار کند و به پتانسیل مقاومتی طراحی شده خود نمی‌رسد. این ضعف ذاتی ممکن است در ابتدا مشخص نباشد، اما تحت بارهای سرویس و تنش‌های محیطی، به صورت ترک‌های سطحی (Crazing) و در نهایت ترک‌های عمیق‌تر بروز می‌کند.

استانداردهای PCI MNL-130 و GRCA Specification به شدت بر لزوم حفظ رطوبت پنل‌ها در ساعات اولیه پس از تولید تأکید دارند. روش معمول، پوشاندن کامل پنل‌ها با ورقه‌های پلاستیکی برای حداقل 16 تا 24 ساعت است تا یک محیط با رطوبت 100% ایجاد شود و از تبخیر سریع آب جلوگیری گردد.

عیوب فرآیند تولید

• تراکم ناکافی (Improper Compaction): در روش پاششی، پس از اعمال هر لایه نازک GFRC، باید بلافاصله با غلتک‌های دستی مخصوص، آن را متراکم کرد. هدف از این کار، خارج کردن هوای محبوس، اطمینان از پوشش کامل الیاف توسط دوغاب سیمانی و دستیابی به حداکثر چگالی ممکن است. تراکم ناکافی منجر به ایجاد حفره‌ها (Voids)، کاهش چگالی و تضعیف شدید پیوند الیاف-ماتریس می‌شود که مستقیماً بر مقاومت خمشی تأثیر منفی می‌گذارد.

• کنترل ضخامت: ضخامت پوسته GFRC باید در تمام سطح پنل یکنواخت و مطابق با نقشه‌های طراحی باشد. ضخامت کمتر از حد مجاز، نقاط ضعف سازه‌ای ایجاد می‌کند. کنترل ضخامت با استفاده از گیج‌های سوزنی در فواصل معین (مثلاً یک اندازه‌گیری در هر 0.5 متر مربع) یک الزام کنترل کیفیت است.

• کیفیت قالب: هرگونه نقص، آسیب یا اعوجاج در سطح قالب، مستقیماً به سطح پنل نهایی منتقل می‌شود. قالب‌ها باید قبل از هر بار استفاده بازرسی شده و از نظر ابعادی کنترل شوند.

۳.۲. اشتباهات مهلک در طراحی و جزئیات اجرایی (Design & Detailing Errors)

حتی با کیفیت‌ترین پنل GFRC تولید شده در کارخانه نیز در صورت وجود خطاهای طراحی در سیستم نما، محکوم به شکست است. اکثر ترک‌های مشاهده شده در نماهای GFRC، نه به دلیل ضعف خود پنل، بلکه ناشی از تنش‌های تحمیلی از سوی سازه و اتصالات است.

مهار حرکت: ریشه ۹۰٪ از ترک‌ها

این مهم‌ترین و رایج‌ترین خطای طراحی در سیستم‌های GFRC است. همانطور که در مقاله تحلیلی وب‌سایت آلومینیوم شیشه تهران مشاور تخصصی نما به تفصیل شرح داده شده است، پنل GFRC یک عنصر ایستا نیست. این پنل به دو دلیل اصلی دچار تغییرات ابعادی می‌شود:

1. انبساط و انقباض حرارتی (Thermal Movement): به دلیل تغییرات دمای روزانه و فصلی.

2. جمع‌شدگی ناشی از خشک شدن (Drying Shrinkage): یک فرآیند بلندمدت که طی آن پنل با از دست دادن رطوبت داخلی، دچار کاهش حجم می‌شود.

اگر سیستم اتصالات، این حرکات طبیعی را مهار کند (Rigid Connections)، تنش‌های داخلی عظیمی در پوسته نازک GFRC ایجاد می‌شود. این تنش‌ها به راحتی از مقاومت کششی ذاتی ماتریس سیمانی (LOP) فراتر رفته و منجر به ترک‌خوردگی می‌شوند. راه‌حل مهندسی این مشکل، طراحی یک سیستم اتصال است که به پنل اجازه حرکت آزاد در صفحه (in-plane) را بدهد، در حالی که آن را در برابر بارهای عمود بر صفحه (out-of-plane) مانند باد مهار می‌کند.

پدیده کمانش و تابیدگی (Bowing & Warping)

این پدیده ناشی از ایجاد کرنش تفاضلی (Differential Strain) بین وجه داخلی و خارجی پنل است. زمانی که وجه خارجی پنل در معرض تابش خورشید گرم می‌شود و منبسط می‌گردد، در حالی که وجه داخلی در سایه و خنک باقی می‌ماند، یک گرادیان دما در ضخامت پنل ایجاد می‌شود. به طور مشابه، اگر وجه خارجی در معرض باران مرطوب شود و منبسط گردد، در حالی که وجه داخلی خشک باقی بماند، یک گرادیان رطوبت ایجاد می‌شود. این کرنش‌های نامتقارن باعث تمایل پنل به خم شدن یا تاب برداشتن می‌شوند.

استاندارد PCI MNL-128 رواداری مجاز برای کمانش را معمولاً به اندازه L/240 (که در آن L طول دهانه است) محدود می‌کند.طراحی یک قاب پشتیبان فولادی با صلبیت کافی و اتصالات مناسب، برای کنترل این پدیده و نگه داشتن آن در محدوده مجاز، ضروری است.

تمرکز تنش (Stress Concentration)

طبق اصول مقاومت مصالح، در گوشه‌های تیز داخلی (re-entrant corners) تمرکز تنش رخ می‌دهد. در نماهای GFRC، گوشه‌های تیز بازشوهایی مانند پنجره‌ها و درها، نقاط بسیار آسیب‌پذیری هستند. تنش در این نقاط می‌تواند تا سه برابر تنش در سایر نواحی پنل باشد. به همین دلیل، اکثر ترک‌ها از این گوشه‌ها شروع می‌شوند.

برای مقابله با این پدیده، باید از گوشه‌های تیز اجتناب کرد و در طراحی، شعاع مناسبی برای گرد کردن گوشه‌ها در نظر گرفت. علاوه بر این، استفاده از تقویت‌کننده‌های موضعی مانند لایه‌های اضافی مش الیاف شیشه در اطراف بازشوها، یک راهکار مؤثر برای توزیع تنش و جلوگیری از شروع ترک است.

۳.۳. اتصالات و مهارها (Anchors & Connections): نقطه بحرانی سیستم

سیستم اتصالات، قلب یک نمای GFRC موفق است. این سیستم باید به طور همزمان دو وظیفه متضاد را انجام دهد: انتقال ایمن بارها به سازه اصلی و فراهم کردن آزادی حرکت برای پنل.

فلسفه طراحی اتصالات انعطاف‌پذیر

همانطور که در مقاله GFRC چگونه خم میشود تشریح شده است، یک سیستم اتصال مدرن و کارآمد برای GFRC معمولاً از دو نوع مهار اصلی تشکیل شده است :

• مهارهای ثقلی (Gravity Anchors): این مهارها که معمولاً در پایین پنل قرار دارند، وظیفه تحمل وزن مرده پنل را بر عهده دارند. این اتصالات باید در جهت عمودی صلب باشند اما اجازه حرکت افقی را بدهند.

• مهارهای انعطاف‌پذیر جانبی (Flex Anchors / Tie-back): این مهارها که در بالا یا طرفین پنل قرار دارند، پنل را در برابر بارهای عمود بر صفحه (باد و زلزله) مهار می‌کنند. طراحی این مهارها به گونه‌ای است که مانند یک فنر عمل کرده و به پنل اجازه می‌دهند تا در اثر تغییرات حرارتی و جمع‌شدگی، در صفحه خود آزادانه حرکت کند.2 استفاده از سوراخ‌های لوبیایی شکل (Slotted Holes) در این اتصالات برای تأمین این آزادی حرکت ضروری است.

مدهای شکست انکرها و دلایل آن

شکست در سیستم مهار می‌تواند به دلایل مختلفی رخ دهد که هر کدام نیازمند تحلیل دقیق هستند:

• شکست فولاد (Steel Failure): زمانی رخ می‌دهد که تنش در بدنه فولادی انکر از مقاومت تسلیم آن فراتر رود. این معمولاً نتیجه انتخاب انکر با قطر یا گرید مقاومت ناکافی در محاسبات طراحی است.

• بیرون‌کشیدگی (Pull-out Failure): در این حالت، انکر بدون آسیب رساندن به بتن اطراف، از محل خود خارج می‌شود. دلایل اصلی آن شامل نصب نادرست (مثلاً عدم تمیزکاری کامل حفره قبل از تزریق چسب در انکرهای شیمیایی) یا ضعف در پد اتصال GFRC است.

• شکست مخروطی بتن (Concrete Cone Failure): در این حالت، یک قطعه مخروطی شکل از GFRC به همراه انکر کنده می‌شود. این شکست نشان می‌دهد که مقاومت GFRC کمتر از مقاومت انکر بوده و معمولاً به دلیل ضعف در خود ماده GFRC (ناشی از تولید نامناسب) یا فاصله ناکافی انکر از لبه‌های پنل رخ می‌دهد.

• شکست پد اتصال (Bonding Pad Failure): این یکی از خطرناک‌ترین انواع شکست است که در آن، پد GFRC که انکر در آن مدفون است، از پوسته اصلی پنل جدا می‌شود. دلیل اصلی این پدیده، یک خطای تولیدی است که در آن پد اتصال بر روی لایه پشتیبان GFRC که به گیرش اولیه رسیده و سخت شده است، اعمال می‌شود. این کار از ایجاد یک پیوند یکپارچه و مونولیتیک جلوگیری می‌کند و یک صفحه ضعیف در فصل مشترک دو لایه ایجاد می‌کند.

خطاهای نصب اتصالات

عامل انسانی در نصب اتصالات نقش بسیار مهمی دارد. خطاهایی مانند سفت کردن بیش از حد پیچ‌ها (Over-torquing) که می‌تواند به انکر یا بتن آسیب برساند، استفاده از ابزار نامناسب، یا عدم رعایت دقیق دستورالعمل‌های نصب سازنده انکر، همگی می‌توانند عملکرد صحیح سیستم اتصال را به خطر اندازند و منجر به شکست زودرس شوند.

روش های اتصال مدفون و کیل

بعضا با توجه به شکل معماری و فضای موجود ممکن است از دیتیل هایی شبیه اتصالات کیل و یا قطعات مدفون در بتن استفاده گردد که در این صورت بایستی با تمهیداتی نظیر تعبیه ماهیچه از تمرکز تنش در ناحیه اتصال جلوگیری نمود. همچنین بایستی مانع از انتقال تنش های ناشی از خطاهای زیرسازی و یا کمانش پنل در طراحی جزئیات شد.

۳.۴. خطرات مرحله نصب و بهره‌برداری (Installation & In-Service Hazards)

چرخه عمر یک پنل GFRC با خروج از کارخانه به پایان نمی‌رسد. مراحل حمل، انبارش، نصب و دوره بهره‌برداری نیز هر کدام ریسک‌های خاص خود را به همراه دارند.

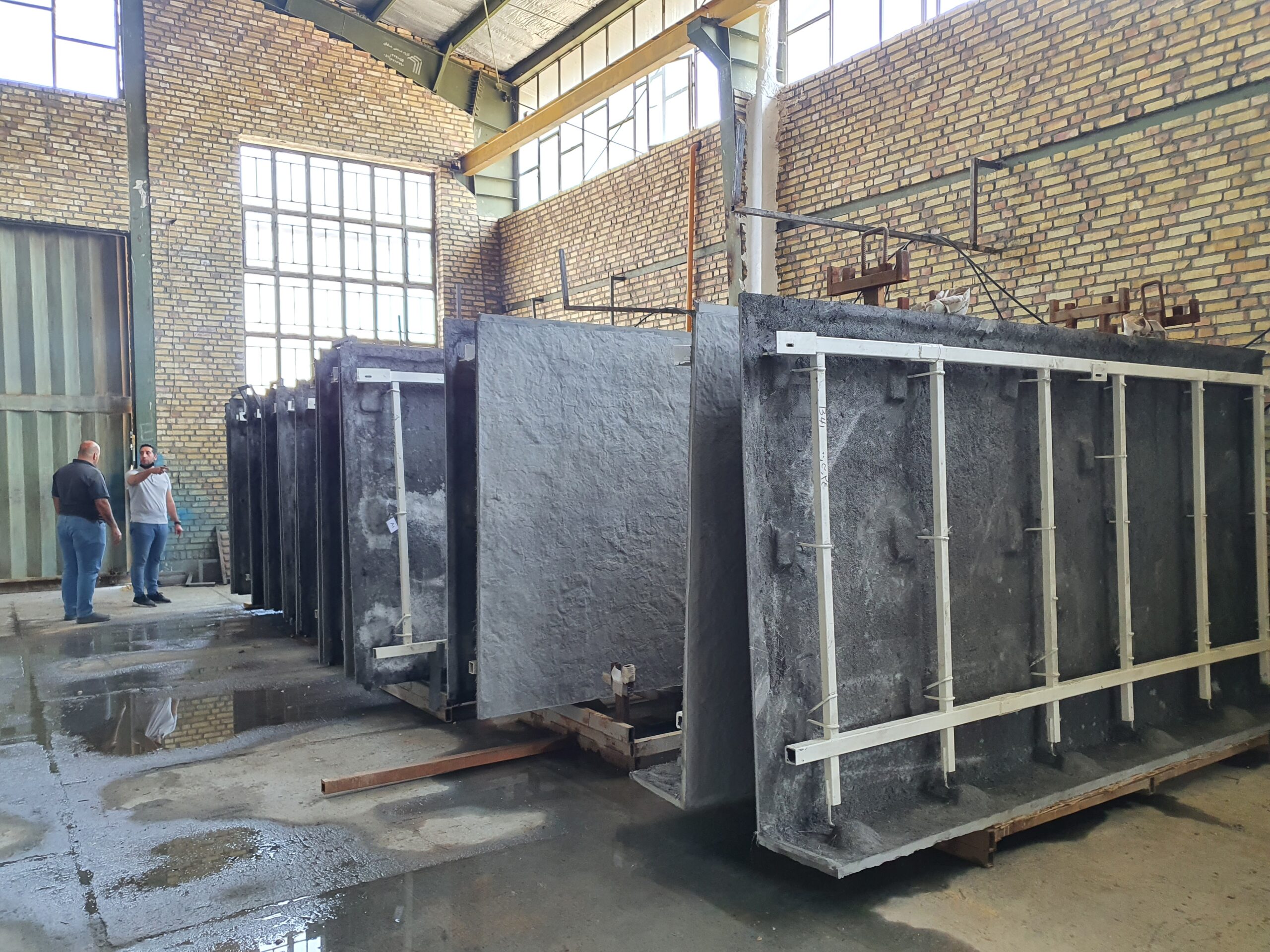

حمل و نقل و انبارش نادرست

پنل‌های GFRC، به ویژه در لبه‌ها و گوشه‌ها، در برابر ضربه آسیب‌پذیر هستند. بسته‌بندی غیراصولی (مثلاً بدون استفاده از پالت‌ها و محافظ‌های مناسب) و جابجایی بی‌دقت در کارگاه می‌تواند باعث لب‌پریدگی (Chipping) و ایجاد ریزترک‌هایی شود که ممکن است در زمان نصب قابل مشاهده نباشند اما در آینده به نقاط شروع برای تخریب تبدیل شوند.

خطاهای نصب

نصب پنل‌ها باید با دقت بالا و با رعایت تلرانس‌های مشخص شده در اسناد فنی و استانداردهایی مانند PCI MNL-130 انجام شود. این تلرانس‌ها شامل مواردی مانند تراز بودن (Levelness)، شاقولی (Plumbness)، هم‌راستایی (Alignment) و عرض یکنواخت درزها (Joint Width) است. عدم رعایت این تلرانس‌ها نه تنها به ظاهر نازیبای نما منجر می‌شود، بلکه می‌تواند عملکرد صحیح درزهای آب‌بندی را مختل کرده و تنش‌های پیش‌بینی نشده‌ای را به پنل‌ها و اتصالات وارد کند.

پدیده‌های بلندمدت

• شوره زدن (Efflorescence): این پدیده زمانی رخ می‌دهد که آب به داخل ساختار متخلخل GFRC نفوذ کرده، نمک‌های محلول در سیمان را در خود حل می‌کند و سپس با تبخیر از سطح، این نمک‌ها را به صورت یک رسوب پودری سفید رنگ بر جای می‌گذارد. اگرچه شوره زدن عمدتاً یک مسئله زیبایی‌شناختی است، اما یک نشانه هشداردهنده مبنی بر وجود مسیر برای نفوذ رطوبت به داخل پنل است که می‌تواند در بلندمدت به مشکلات جدی‌تری منجر شود.

• تخریب ناشی از چرخه یخ‌بندان-ذوب (Freeze-Thaw Damage): در اقلیم‌های سرد، اگر آب به داخل ریزترک‌ها یا منافذ پنل نفوذ کند، در هنگام یخ زدن حجم آن افزایش یافته و فشارهای داخلی شدیدی ایجاد می‌کند. تکرار این چرخه‌ها می‌تواند باعث گسترش ترک‌ها، جدا شدن لایه سطحی (Spalling) و تخریب پیش‌رونده پنل شود.

• جداشدگی لایه نما (Facing Coat Delamination): پنل‌های GFRC معمولاً از دو لایه تشکیل شده‌اند: یک لایه نمای نازک (Facing Coat) که بافت و رنگ نهایی را ایجاد می‌کند و یک لایه پشتیبان ساختاری GFRC. اگر طرح اختلاط این دو لایه (به ویژه ضرایب انبساط حرارتی و جمع‌شدگی) با یکدیگر سازگار نباشد، تنش‌های تفاضلی در فصل مشترک آن‌ها ایجاد می‌شود. این تنش‌ها در بلندمدت و تحت تأثیر چرخه‌های دمایی و رطوبتی، می‌توانند منجر به جدا شدن لایه نما از لایه پشتیبان شوند.2 این پدیده یک نقص جدی و پرهزینه برای تعمیر است.

بخش ۴: نوآوری‌ها و آینده‌پژوهی در GFRC (توسعه یافته)

فناوری GFRC ایستا نیست و به طور مداوم در حال تحول است. تحقیقات کنونی بر روی بهبود خواص مواد، بهینه‌سازی فرآیندهای تولید و یکپارچه‌سازی GFRC با فناوری‌های نوین متمرکز شده است تا محدودیت‌های موجود را برطرف کرده و کاربردهای جدیدی را امکان‌پذیر سازد.

کامپوزیت‌های هیبریدی

یکی از زمینه‌های تحقیقاتی امیدوارکننده، توسعه کامپوزیت‌های هیبریدی است. ترکیب GFRC با میلگردهای ساخته شده از پلیمرهای مسلح به الیاف (FRP)، به ویژه الیاف شیشه (GFRP)، می‌تواند ظرفیت باربری و جذب انرژی سیستم را به طور قابل توجهی افزایش دهد. تحقیقات نشان می‌دهد که این سیستم‌های هیبریدی می‌توانند تا 86% ظرفیت باربری میلگردهای فولادی را داشته باشند، در حالی که 17% جذب انرژی بیشتری نسبت به سیستم‌های غیرمسلح از خود نشان می‌دهند.34 مزیت اصلی این رویکرد، مقاومت کامل در برابر خوردگی است که آن را به گزینه‌ای ایده‌آل برای محیط‌های خورنده دریایی تبدیل می‌کند.

همچنین، مقایسه GFRC با بتن‌های فوق توانمند (Ultra-High Performance Concrete - UHPC) که در GRCA techNOTE 18 به آن پرداخته شده، نشان‌دهنده روندهای آتی در زمینه کامپوزیت‌های سیمانی است.7 در حالی که UHPC مقاومت فشاری و دوام بسیار بالاتری ارائه می‌دهد، GFRC همچنان در زمینه وزن سبک، هزینه تولید و انعطاف‌پذیری در شکل‌دهی، مزایای خود را حفظ می‌کند. آینده احتمالاً در ترکیب هوشمندانه این دو فناوری برای دستیابی به عملکرد بهینه نهفته است.

تولید دیجیتال و ساخت رباتیک

یکی از بزرگترین موانع در استفاده از GFRC برای هندسه‌های بسیار پیچیده و غیرتکراری، هزینه و زمان بالای ساخت قالب‌های سنتی (معمولاً از چوب، فوم یا فایبرگلاس) است.54 فناوری‌های تولید دیجیتال مانند پرینت سه‌بعدی قالب‌ها یا استفاده از بازوهای رباتیک برای شکل‌دهی به سطوح انعطاف‌پذیر، پتانسیل ایجاد یک انقلاب در این زمینه را دارند. این روش‌ها امکان تولید سریع و مقرون‌به‌صرفه قالب‌های منحصربه‌فرد را فراهم کرده و راه را برای تحقق کامل دیدگاه‌های معماران در طراحی نماهای آزاد (Freeform) هموار می‌کنند.

GFRC هوشمند و پایدار

آینده GFRC در تبدیل شدن از یک عنصر پوسته غیرفعال به یک سیستم چندعملکردی و هوشمند نهفته است. تحقیقات در زمینه‌های زیر در حال انجام است:

• یکپارچه‌سازی با سنسورها: تعبیه سنسورهای فیبر نوری یا پیزوالکتریک در داخل پنل‌ها برای پایش مداوم سلامت سازه، تشخیص زودهنگام ترک‌ها و ارزیابی عملکرد نما در برابر بارهای محیطی.

• مصالح خودترمیم‌شونده: استفاده از نانوفناوری و کپسول‌های حاوی عوامل ترمیم‌کننده در ماتریس سیمانی که در صورت ایجاد ترک، فعال شده و آن را ترمیم می‌کنند.

• GFRC پایدار: افزایش استفاده از مواد بازیافتی (مانند شیشه خرد شده به عنوان سنگدانه) و جایگزین‌های سیمان با ردپای کربنی کمتر (مانند خاکستر بادی و سرباره) برای کاهش اثرات زیست‌محیطی تولید.

• نماهای سبز یکپارچه: طراحی سیستم‌های GFRC که به طور یکپارچه قابلیت کاشت گیاهان و ایجاد دیوارهای سبز را فراهم می‌کنند و به بهبود کیفیت هوا و کاهش اثر جزیره گرمایی شهری کمک می‌کنند.

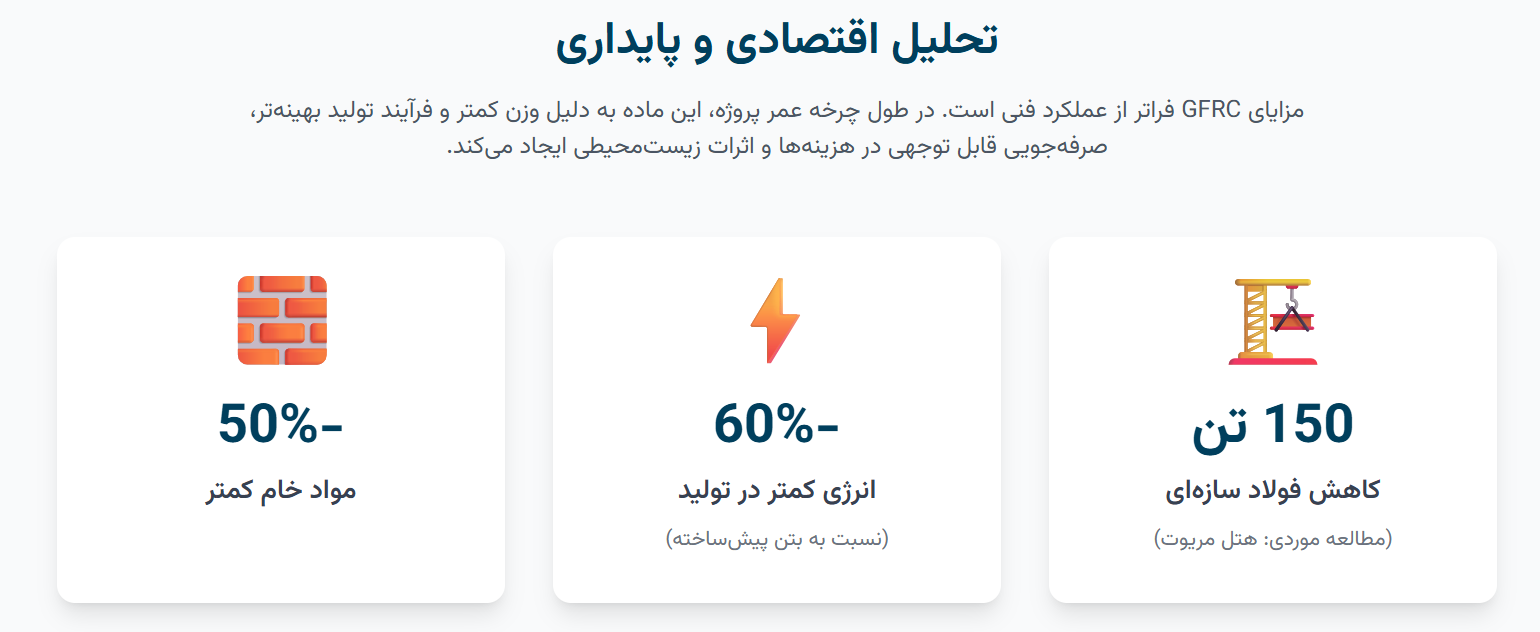

بخش ۵: تحلیل اقتصادی و پایداری بر اساس چرخه عمر (LCA)

ارزیابی واقعی GFRC نباید تنها بر اساس هزینه اولیه (Initial Cost) انجام شود، بلکه باید یک تحلیل جامع بر مبنای هزینه چرخه عمر (Life Cycle Cost) و اثرات زیست‌محیطی صورت گیرد. از این منظر، GFRC مزایای قابل توجهی نسبت به مصالح سنتی مانند بتن پیش‌ساخته معمولی ارائه می‌دهد.

تحلیل هزینه-ارزش

• کاهش بار مرده سازه: مهم‌ترین مزیت اقتصادی GFRC، وزن سبک آن است. چگالی GFRC حدود 2 تن بر متر مکعب است، در حالی که این مقدار برای بتن معمولی 2.4 تن بر متر مکعب است. با توجه به اینکه ضخامت پنل‌های GFRC (حدود 12-15 میلی‌متر) به مراتب کمتر از پنل‌های بتن پیش‌ساخته سنتی (100-150 میلی‌متر) است، وزن نهایی نما به شدت کاهش می‌یابد (تا 75% کاهش). این کاهش وزن مرده، منجر به صرفه‌جویی‌های زنجیره‌ای در کل پروژه می‌شود:

• کاهش ابعاد و آرماتوربندی در تیرها، ستون‌ها و فونداسیون

• کاهش نیروهای لرزه‌ای وارد بر سازه.

• امکان استفاده از جرثقیل‌های کوچکتر و ارزان‌تر برای نصب.

• کاهش هزینه‌های حمل و نقل از کارخانه به کارگاه.

به عنوان مثال، در پروژه هتل مریوت سانفرانسیسکو، استفاده از 31,587 متر مربع پنل GFRC منجر به کاهش 150 تنی در فولاد سازه‌ای مورد نیاز شد که صرفه‌جویی قابل توجهی را به همراه داشت.

مزایای زیست‌محیطی و پایداری

بر اساس GRCA techNOTE 14، تولید GFRC در مقایسه با بتن پیش‌ساخته سنتی، اثرات زیست‌محیطی کمتری دارد.7 این امر عمدتاً ناشی از موارد زیر است:

• مصرف کمتر مواد خام: به دلیل ضخامت کمتر، GFRC به حدود 50% مواد خام کمتری (سیمان، سنگدانه) نیاز دارد. از آنجایی که تولید سیمان یکی از منابع اصلی انتشار دی‌اکسید کربن است، این کاهش مصرف تأثیر مستقیمی بر کاهش ردپای کربنی پروژه دارد.

• مصرف کمتر انرژی: فرآیند تولید و حمل و نقل قطعات سبکتر، به انرژی کمتری نیاز دارد (تا 60% کاهش).

• بازیافت‌پذیری: در پایان عمر مفید ساختمان، پنل‌های GFRC می‌توانند خرد شده و به عنوان سنگدانه بازیافتی در تولید بتن جدید یا به عنوان ماده پرکننده استفاده شوند.

دوام و نگهداری

با فرض طراحی، تولید و نصب صحیح، نماهای GFRC دارای دوام بسیار بالایی هستند و عمر مفید آن‌ها بیش از 50 سال تخمین زده می‌شود، حتی در شرایط محیطی سخت مانند مناطق ساحلی یا اقلیم‌های بسیار گرم. الیاف شیشه AR برخلاف آرماتور فولادی، دچار خوردگی نمی‌شوند.

با این حال، GFRC "بدون نیاز به نگهداری" نیست. برای حفظ عملکرد و زیبایی نما در بلندمدت، انجام بازرسی‌ها و اقدامات نگهداری دوره‌ای ضروری است. بر اساس GRCA techNOTE 19، این اقدامات شامل موارد زیر است:

• تمیزکاری دوره‌ای: برای حذف آلاینده‌های محیطی و جلوگیری از لک شدن دائمی، نما باید به صورت دوره‌ای با آب و شوینده‌های ملایم (با pH خنثی) شسته شود.

• بازرسی و ترمیم درزها: درزگیرهای بین پنل‌ها عمر مفید محدودی دارند و باید به صورت دوره‌ای بازرسی و در صورت نیاز تعویض شوند تا از نفوذ آب به پشت پنل‌ها جلوگیری شود.

• تجدید پوشش محافظ (Sealer): بسیاری از پنل‌های GFRC با یک پوشش محافظ شفاف یا رنگی عرضه می‌شوند که به دفع آب و محافظت از سطح کمک می‌کند. این پوشش‌ها باید هر چند سال یکبار (بسته به نوع پوشش و شرایط محیطی) تجدید شوند.

نادیده گرفتن این اقدامات نگهداری می‌تواند منجر به کاهش عمر مفید نما و هزینه‌های بالای تعمیرات در آینده شود.

بخش ۶: راهنمای عملی برای مهندسان و کارفرمایان: چک‌لیست مبتنی بر استاندارد

موفقیت در یک پروژه GFRC به شدت به تصمیمات درست در مراحل اولیه، به ویژه در انتخاب تولیدکننده و بازبینی اسناد فنی، وابسته است. این بخش یک راهنمای عملی و مبتنی بر استاندارد برای کاهش ریسک‌ها ارائه می‌دهد.

انتخاب تولیدکننده معتبر: اولین و مهم‌ترین گام

انتخاب یک تولیدکننده فاقد صلاحیت، حتی با بهترین طراحی، پروژه را به سمت شکست سوق می‌دهد. معیارهای زیر برای ارزیابی صلاحیت تولیدکنندگان ضروری است:

• گواهینامه‌های بین‌المللی: این مهم‌ترین معیار است. آیا تولیدکننده دارای گواهینامه PCI-Certified Plant (Category GFRC) است یا عضو کامل GRCA (Full Member) می‌باشد؟ این گواهینامه‌ها تضمین می‌کنند که تولیدکننده دارای یک سیستم مدیریت کیفیت مدون است، از مواد اولیه استاندارد استفاده می‌کند، پرسنل آموزش‌دیده دارد و به طور منظم توسط یک نهاد ثالث مستقل ممیزی می‌شود. درخواست این گواهینامه‌ها از تولیدکننده باید اولین قدم در فرآیند ارزیابی باشد.

• سابقه و پروژه‌های مشابه: از تولیدکننده بخواهید لیستی از پروژه‌های مشابه (از نظر مقیاس و پیچیدگی) که در 5 سال گذشته انجام داده است، ارائه دهد. بازدید از این پروژه‌ها و صحبت با کارفرمایان آن‌ها می‌تواند اطلاعات ارزشمندی در مورد کیفیت محصول و عملکرد بلندمدت آن فراهم کند. مقاله تحلیل ترک‌خوردگی در پنل‌های نمای بتن GRC به خوبی نشان می‌دهد که چگونه انتخاب نادرست تولیدکننده می‌تواند منجر به مشکلات جدی شود.

• توانایی‌های فنی و کنترل کیفیت: از کارخانه تولیدکننده بازدید کنید. آیا تجهیزات تولید (به ویژه دستگاه پاشش) مدرن و به خوبی نگهداری شده‌اند؟ آیا آزمایشگاه کنترل کیفیت مجهز برای انجام آزمون‌های روزانه (مانند Wash-out و خمش) وجود دارد؟ سوابق کنترل کیفیت (QC Records) پروژه‌های قبلی را درخواست کنید.

چک‌لیست طراحی و نظارت: بازبینی نقشه‌های کارگاهی (Shop Drawings)

نقشه‌های کارگاهی که توسط تولیدکننده تهیه می‌شوند، باید قبل از شروع ساخت توسط تیم طراح و مشاور به دقت بازبینی شوند. این بازبینی باید بر اساس الزامات استانداردهایی مانند PCI MNL-128 25 و

GRCA Practical Design Guide 64 صورت گیرد. چک‌لیست زیر شامل نکات کلیدی برای بازبینی است:

• مشخصات مواد: آیا نوع و گرید GRC (مثلاً Grade 18)، نوع و درصد الیاف (AR-Glass با ZrO2​≥16%) و نوع پلیمر به وضوح مشخص شده است؟

• جزئیات اتصالات: آیا تمام اتصالات به وضوح نشان داده شده‌اند؟ آیا بین مهارهای ثقلی و انعطاف‌پذیر تمایز قائل شده است؟ آیا جزئیات سوراخ‌های لوبیایی شکل و فاصله هوایی لازم برای تأمین حرکت آزاد پنل به درستی ترسیم شده است؟

• ابعاد درزهای انبساط: آیا عرض درزهای بین پنل‌ها بر اساس محاسبات تغییرات ابعادی حرارتی و جمع‌شدگی تعیین شده است؟ عرض ناکافی درزها می‌تواند منجر به تماس پنل‌ها با یکدیگر و ایجاد تنش‌های فشاری مخرب شود.

• جزئیات تقویت در اطراف بازشوها: آیا در اطراف گوشه‌های پنجره‌ها و بازشوها، جزئیات تقویت‌کننده (مانند مش اضافی) پیش‌بینی شده است؟ آیا گوشه‌ها دارای شعاع مناسب هستند؟

• تلرانس‌ها: آیا تلرانس‌های ساخت و نصب بر روی نقشه‌ها مشخص شده‌اند؟ این تلرانس‌ها باید با مقادیر مجاز در استانداردهای معتبر مطابقت داشته باشند. جدول ۳ خلاصه‌ای از مهم‌ترین تلرانس‌ها را بر اساس PCI MNL-130 ارائه می‌دهد.

جدول ۳: تلرانس‌های کلیدی ساخت و نصب برای پنل‌های GFRC (بر اساس PCI MNL-130)

این جدول یک ابزار قدرتمند برای تیم نظارت کارگاهی است تا بتواند کیفیت ساخت و نصب را به صورت کمی و قابل اندازه‌گیری کنترل کند. هرگونه انحراف از این مقادیر باید به عنوان یک عدم انطباق (Non-conformance) ثبت و پیگیری شود.

بخش ۷: نتیجه‌گیری: GFRC به مثابه یک انتخاب استراتژیک مهندسی

پس از سال‌ها تجربه در صنعت نماسازی و تحلیل دقیق پروژه‌های موفق و ناموفق، این باور وجود دارد که GFRC نه تنها یک ماده ساختمانی، بلکه یک فلسفه طراحی جدید است. این ماده توانسته محدودیت‌های سنتی بتن را شکسته و افق‌های جدیدی از خلاقیت، عملکرد و پایداری را بگشاید. با این حال، همانطور که این گزارش به تفصیل نشان داد، GFRC یک ماده "هوشمند" است، اما "خطاپوش" نیست.

پتانسیل بالای این فناوری تنها زمانی به طور کامل محقق می‌شود که یک رویکرد مهندسی دقیق، یکپارچه و مبتنی بر استاندارد در تمام مراحل پروژه، از مفهوم اولیه تا نصب نهایی، حاکم باشد. موفقیت یا شکست یک پروژه GFRC، بیش از آنکه به خود ماده مربوط باشد، بازتابی از کیفیت فرآیندهای مهندسی، دقت در کنترل کیفیت تولید و مهارت در طراحی و اجرای جزئیات است. این ماده مرز بین موفقیت چشمگیر معماری و شکست پرهزینه سازه‌ای را بسیار باریک می‌کند و این مرز، توسط "دانش فنی"، "تعهد به استانداردها" و "همکاری نزدیک بین تمام ذینفعان پروژه" تعریف می‌شود.

برای مهندسان و معمارانی که به دنبال نوآوری، پایداری و برتری عملکرد هستند، GFRC راه‌حل امروز برای چالش‌های فردا محسوب می‌شود. آینده نماسازی در گرو درک عمیق و به‌کارگیری صحیح این فناوری پیشرفته است. با رعایت اصول مهندسی صحیح، کنترل کیفیت دقیق و همکاری با تولیدکنندگان و متخصصان مجرب، GFRC می‌تواند به یک انتخاب استراتژیک برای پروژه‌های ساختمانی تبدیل شود که نه تنها نیازهای امروز، بلکه چالش‌های آینده را نیز با اطمینان پاسخ دهد. اگر تمایل به استفاده جدی از پوسته های بتن پیش ساخته در پروژه خود دارید حتما با مشاور تخصصی نما پروژه خود مشورت نمایید.
